DL720 – Aparelho de Ventilação Mecânica para Anestesia Inalatória – Veterinário

Descrição

O Sistema de Ventilação DL720 é um equipamento exclusivo de uso veterinário que tem por objetivo oferecer ao paciente a oxigegnação adequada mediante a procedimentos clínicos ou cirúrgicos. Esse modelo de sistema de ventilação oferece a oxigenação necessária para o paciente quando o mesmo não é capaz de realiza-la.

Visão Geral do Sistema de Ventilação DL720

A ventilação de um paciente pode ser interpretada como a manutenção da oxigenação ideal dos pacientes que são capazes de realizá-la de forma natural.
Esse tipo de assistência é essencial para pacientes submetidos à anestesia geral e para pacientes internados em unidades de terapia intensiva com insuficiência respiratória.

• Ventilação manual: é neccessária a presença de uma pessoa ou de um AMBU para comprimir o balão de reinalação para propiciar o ritmo respiratório desejado ao paciente.
• Ventilação espontânea: o paciente que determina a frequência e o volume de cada movimentação respiratória, ou seja, o paciente respira de forma natural com o aparelho.
• Ventilação mecânica ou controlada: o aparelho que controla a frequência e o volume de O2 em cada movimento respiratório.

Circuito Circular Valvular – circuito fechado: este tipo de circuito é caracterizado pela reinação total do gases expirados. Esses gases são filtrados pela cal sodada dentro do canister que absorve o CO2 dos gases expirados para que o mesmo seja reinspirado pelo paciente sem causar danos ao mesmo ou liberar CO2 naturalmente.

Esse equipamento não acompanha sistema respiratório equipado com canister, válvulas inspiratória e expiratória e tudos de inspiração e expiração. Para o uso do Sistema de Ventilação DL720 espera-se que o médico utilizae o próprio sistema respiratório.

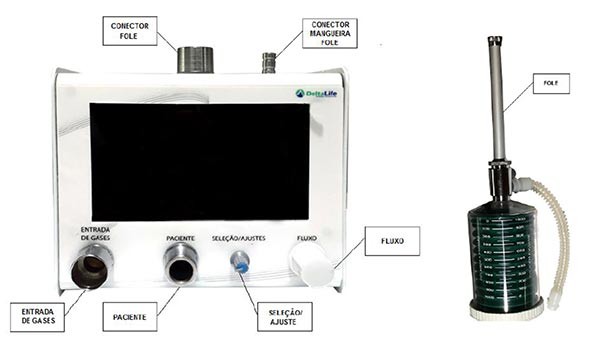

Intermadiário: para que o módulo de ventilação seja utilizado é necessário acoplar o intermediário de metal a entrada de gases que possui conector para o balão, bico para o tubo proveniente da saída comum de gases e válvula pop off para alívio de pressão de modo que o módulo de ventilação funcione adequadamente.
O balão e a mangueira de silicone não acompanham o equipamento, mas podem ser adquiridos separadamente na Delta Life.

OBS: Para alimentação do ventilador de oxigênio, ligar a extensão de ar no ponto de alimentação de oxigênio, utilizando o adaptador de ar para O2 (opcional).

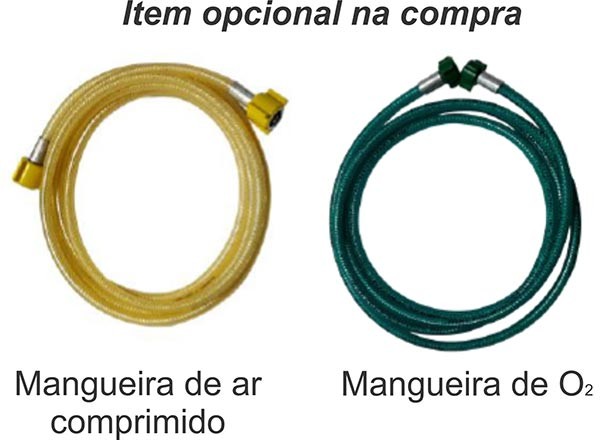

• O equipamento inclui uma das mangueiras que pode ser de prefeência do médico e ainda pode incluir um adaptador para mangueira de oxigênio caso o médico deseje adquirir as duas.

Nota: Quando a fonte de alimentação for um cilindro a válvula reguladora, não pode ter fluxômetro. Válvulas com fluxômetro interferem no bom funcionamento do ventilador.

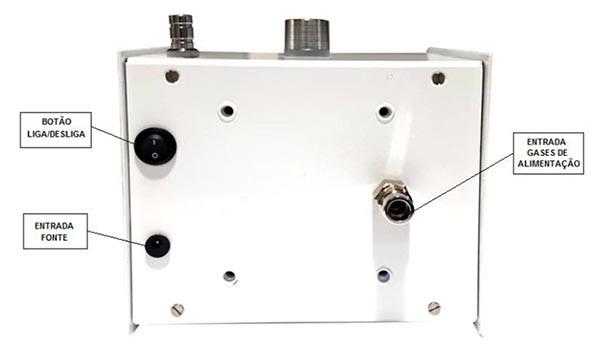

• A pressão de alimentação do sistema deve ser de 3,5 à 5 Kgf/cm2.

Ciclagem

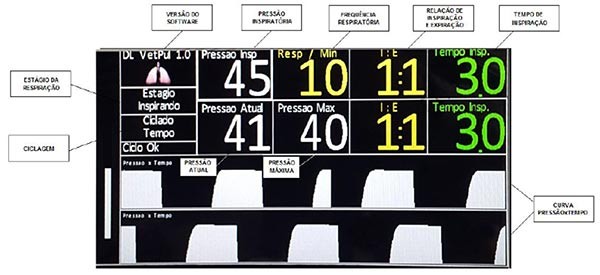

A ciclagem do módulo de ventilação é o que determina a mudança de estágio inspiratório para o expiratório. Esse campo da tela mostra que tipo de ciclagem o equipamento está realizando. A ciclagem pode ser de dois tipos:

Ciclagem por tempo: a transição inspiração/expiração ocorre através de um tempo inspiratório pré-estabelecido, não levando em consideração as características elástico-resistivas do sistema respiratório do paciente. Como segurança, se a pressão no paciente atingir um valor de pressão igual ou maior ao ajustado no controle de pressão inspiratória, por segurança o ciclo inspiratório termina por pressão.

Ciclagem por pressão: a fase inspiratória é determinada pela pressão alcançada nas via aéreas, quando esse valor é alcançado o fluxo inspiratório é interrompido independente do tempo ou volume utilizado para que a pressão fosse atingida.

OBS: Se o sistema estiver funcionando de forma adequada a mensagem que aparecerá logo abaixo do campo “Estágio de Respiração” é “Ciclo OK” caso o sistema não esteja funcionando adequadamente ou a mangueira se desconecte do paciente a mensagem exibida será “Sistema Aberto”.
